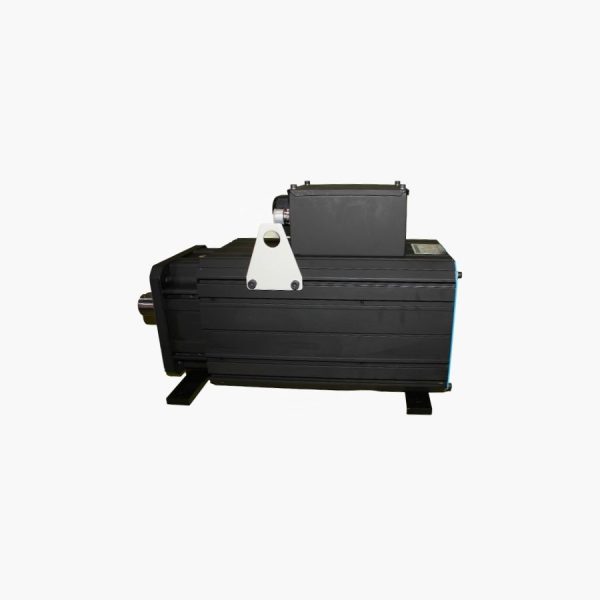

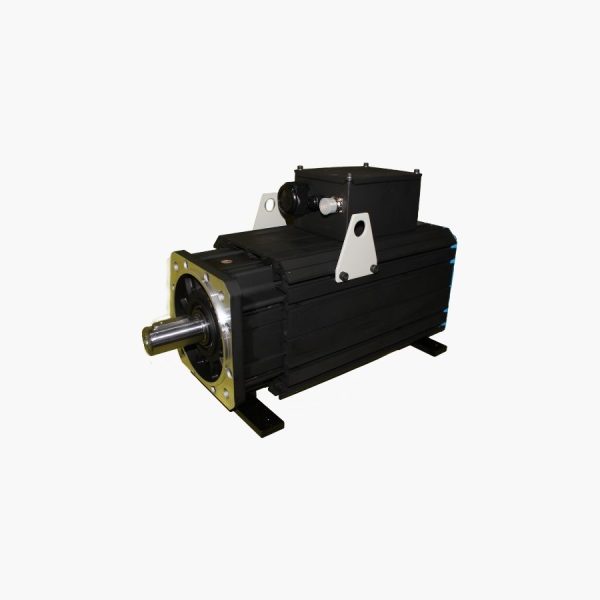

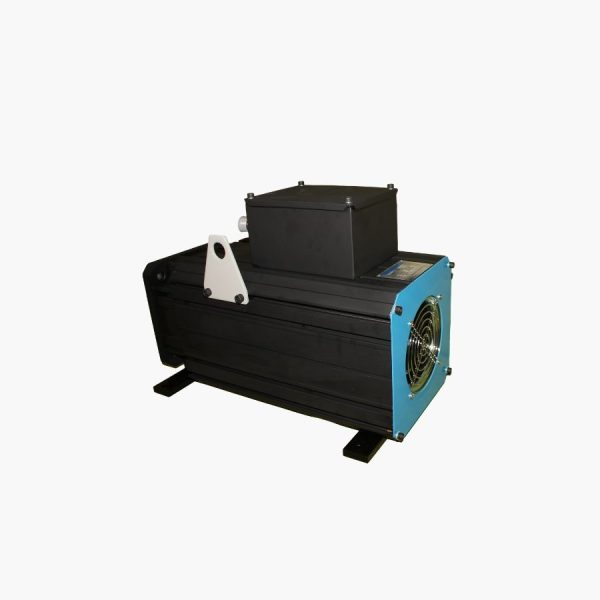

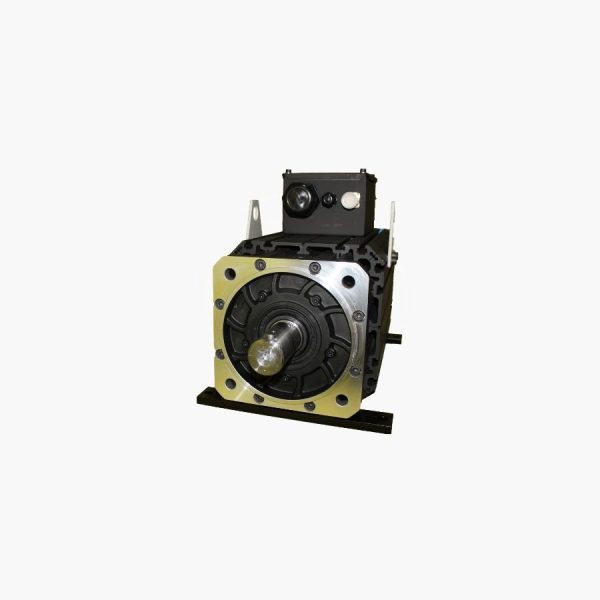

SPM (Kare Gövdeli) Sabit Mıknatıslı Senkron Motor

Sabit mıknatıslı senkron motor IPM senkron motor özellikli karakteristik yapıda çalışan elektrik motorudur. Uyarı Sargı kayıpları olmaksızın yüksek emniyetli sabit neodimiyum-demir-bor mıknatısı teknolojisi kullanılmaktadır. Çalışma evresinde kayıpları ve sapmayı büyük oranda azaltmak için özel olarak tasarlanmıştır.
Bütün güç değerlerinde verimliliği IE4 standardında performans ile çalışır.Asenkron motorlara göre % 10 daha fazla verimlilik ve en az % 10-15 daha düşük akım tükettiğinden buna bağlı olarak motor ısınması asenkron motorlara göre daha düşük olmaktadır.

Sabit Mıknatıslı Senkron Motorda; yüksek verimlilik ile kalıcı Neodmiyum – Demir – Bor – Mıknatıs teknolojisi kullanılmıştır. Düşük ses ve hafiflik avantajı ile birlikte yüksek güç yoğunluğu altında senkron çalışma ve AC Asenkron motorlara göre gövde ve ağırlık bakımından 1,5 kat daha düşük olma özelliğine sahiptir.

215YS

Motor Kodu	Symbol	Birim	215YS15F	215YS17F	215YS20F
Referans verisi
Nominal tork T=1OO°C	T100	N.m	40	40	42
Nominal hız	Nn	Rpm	1500	1700	2000
Nominal güç T=1OO"C	Pn	KW	6	7.5	8.7
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kg-m!10’3	4.85/4.65
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.32	2.81	2.37
Sargı direnci	Rw	Ohm	1.725	1.232	0.885
Sargı endûktansı	Lw	mH	20.42	15.518	10.585
Nominal gerilim	Vn	Vrms	380	380	380
1000 rpm'de EMF	vıooo	Vrms	198	173	141
Nominal akım	İn	Arms	12.5	15.5	18.7
Sıklık	Fn	Hz	100	113	133

215YSA

Motor Kodu	Symbol	Birim	215YS15F	215YS17F	215YS20F
Referans verisi
Nominal tork T=100°C	T100	N.m	55	57	58
Nominal hız	Nn	Rpm	1500	1700	2000
Nominal güç T=100"C	Pn	KW	8.6	10	12
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kgm210'3	6.8/6.6
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.31	2.81	2.6
Sargı direnci	Rw	Ohm	1.018	0.673	0.566
Sargı endûktansı	Lw	mH	13.387	8.584	7.305
Nominal gerilim	Vn	Vrms	380	380	380
1000 rpm'de EMF	vıooo	Vrms	199	171	156
Nominal akım	İn	Arms	16.6	20.4	24.3
Sıklık	Fn	Hz	100	113	133

215YSB

Motor Kodu	Symbol	Birim	215YSB15F	215YSB17F	215YSB2OF
Referans verisi
Nominal tork T=1OO"C	Tl 00	N.m	83	80	87
Nominal hız	Nn	Rpm	1500	1700	2000
Nominal güç T=1OO°C	Pn	KW	13	14	18.2
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kg-m210-3	9.03/8.52
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.37	2.85	2.53
Sargı direnci	Rw	Ohm	0.668	0.431	0.349
Sargı endûktansı	Lw	mH	9.397	6.218	4.459
Nominal gerilim	Vn	Vrms	380	380	380
1000 rpm'de EMF	vıooo	Vrms	211	171	151
Nominal akım	İn	Arms	26.5	28.2	36.7
Sıklık	Fn	Hz	100	113	133

215YSC

Motor Kodu	Symbol	Birim	215YSC15F	215YSC17F	215YSC2OF
Referans verisi
Nominal tork T=1OO"C	Tl 00	N.m	83	80	87
Nominal hız	Nn	Rpm	1500	1700	2000
Nominal güç T=1OO°C	Pn	KW	13	14	18.2
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kg-m210-3	11.7/11.2
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.37	2.98	2.58
Sargı direnci	Rw	Ohm	0.434	0.319	0.235
Sargı endûktansı	Lw	mH	6.085	4.663	3.422
Nominal gerilim	Vn	Vrms	380	380	380
1000 rpm'de EMF	vıooo	Vrms	204	180	156
Nominal akım	İn	Arms	36.5	42.1	46.8
Sıklık	Fn	Hz	100	113	133

215YSD

Motor Kodu	Symbol	Birim	215YSD15F	215YSD17F	215YSD20F
Referans verisi
Nominal tork T=100"C	T100	N.m	128	122	135
Nominal hız	Nn	Rpm	1500	1800	2000
Nominal güç T=100°C	Pn	KW	22	23	28.3
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kg-m210-3	13.3/12.5
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.3	2.87	2.37
Sargı direnci	Rw	Ohm	0.345	0.271	0.186
Sargı endûktansı	Lw	mH	6.169	3.995	2.761
Nominal gerilim	Vn	Vrms	380	380	380
1000 rpm'de EMF	vıooo	Vrms	204	171	145
Nominal akım	İn	Arms	41	44	60.5
Sıklık	Fn	Hz	100	120	133

215YSF

Motor Kodu	Symbol	Birim	215YSF15F	215YSF17F	215YSF20F
Referans verisi
Nominal tork T=100°C	T100	N.m	186	164	175
Nominal hız	Nn	Rpm	1500	1700	2000
Nominal güç T=100“C	Pn	KW	29	29	36.7
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kg-m210-3	17.5/16.3
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.26	3.26	2.53
Sargı direnci	Rw	Ohm	0.232	0.232	0.14
Sargı endûktansı	Lw	mH	3.636	3.636	2.33
Nominal gerilim	Vn	Vrms	380	380	380
1000 rpm'de EMF	vıooo	Vrms	192	192	152
Nominal akım	İn	Arms	61	65.6	73.7
Sıklık	Fn	Hz	100	100	133

300YSA

Motor Kodu	Symbol	Birim	300YSA15F	300YSA17F	300YSA20F
Referans verisi
Nominal tork T=100°C	T100	N.m	215.5	190.5	193.5
Nominal hız	Nn	Rpm	1500	1700	2000
Nominal güç T=1OO"C	Pn	KW	33.8	33.9	40.5
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kg-m210-3	32.6
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.19	2.43	2.21
Sargı direnci	Rw	Ohm	0.155	0.112	0.082
Sargı endûktansı	Lw	mH	4.828	3.642	2.507
Nominal gerilim	Vn	Vrms	380	380	380
1000 rpm'de EMF	vıooo	Vrms	205	175	144
Nominal akım	İn	Arms	73	77.2	94.2
Sıklık	Fn	Hz	100	113	133

300YSB

Motor Kodu	Symbol	Birim	300YSB15F	300YSB17F	300YSB18F	3OOYSB2OF
Referans Verisi
Nominal tork T=100°C	T100	N.m	253	222	240	269
Nominal hız	Nn	Rpm	1500	1700	1800	2000
Nominal güç T=100"C	Pn	KW	39.6	39.5	45.2	56
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2250	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kg-m210-3	32.6
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.2	2.94	2.65	2.37
Sargı direnci	Rw	Ohm	0.108	0.088	0.088	0.069
Sargı endûktansı	Lw	mH	3.344	2.676	2.385	2.148
Nominal gerilim	Vn	Vrms	380	380	380	380
1000 rpm'de EMF	vıooo	Vrms	190	178	175	150
Nominal akım	İn	Arms	91.1	91	96.5	121
Sıklık	Fn	Hz	100	113.4	120	133

300YSC

Motor Kodu	Symbol	Birim	3OOYSCİ5F	3OOYSCİ7F	3OOYSCİSF	3OOYSC2OF
Referans Verisi
Nominal tork T=100°C	T100	N.m	320	310	310	310
Nominal hız	Nn	Rpm	1500	1700	1800	2000
Nominal güç T=100°C	Pn	KW	51	55	58	65
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2250	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kg-m210-3	50.5
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.28	2.41	2.36	2.32
Sargı direnci	Rw	Ohm	0.074	0.046	0.046	0.046
Sargı endûktansı	Lw	mH	2.77	1.46	1.46	1.46
Nominal gerilim	Vn	Vrms	380	380	380	380
1000 rpm'de EMF	vıooo	Vrms	195	157	157	157
Nominal akım	İn	Arms	120	140	141.5	147
Sıklık	Fn	Hz	100	113	120	133

300YSD

Motor Kodu	Symbol	Birim	300YSD15F	300YSD17F	300YSD18F	300YSD20F
Referans Verisi
Nominal tork T=100°C	T100	N.m	382	354	357	370
Nominal hız	Nn	Rpm	1500	1700	1800	2000
Nominal güç T=100°C	Pn	KW	60	63	67	77.5
Fiziksel Bilgi
Maksimum hız	nmax	Rpm	1950	2150	2250	2450
Motor rotor atalet momenti (şaft uzantısı / iç kama)	JM	kg-m210-3	58.8
Motor İzolasyonu			F (Sargı Yalıtım Sınıfı H)
Soğutma			Hava Soğutmalı
Koruma			IP54
Termal Parametreler
Yerleşik PTC Eşiği	PTC	°C	130
Elektriksel Parametreler
Kutup numarası	PN	8
Bağlantı		Y
Tork sabiti	Kt	Nm/A	3.56	2.89	2.68	2.38
Sargı direnci	Rw	Ohm	0.06	0.050	0.05	0.0334
Sargı endûktansı	Lw	mH	2.102	1.8	1.539	1.25
Nominal gerilim	Vn	Vrms	380	380	380	380
1000 rpm'de EMF	vıooo	Vrms	200	170	162	157
Nominal akım	İn	Arms	140	144.2	146.5	173
Sıklık	Fn	Hz	100	113	120	133
